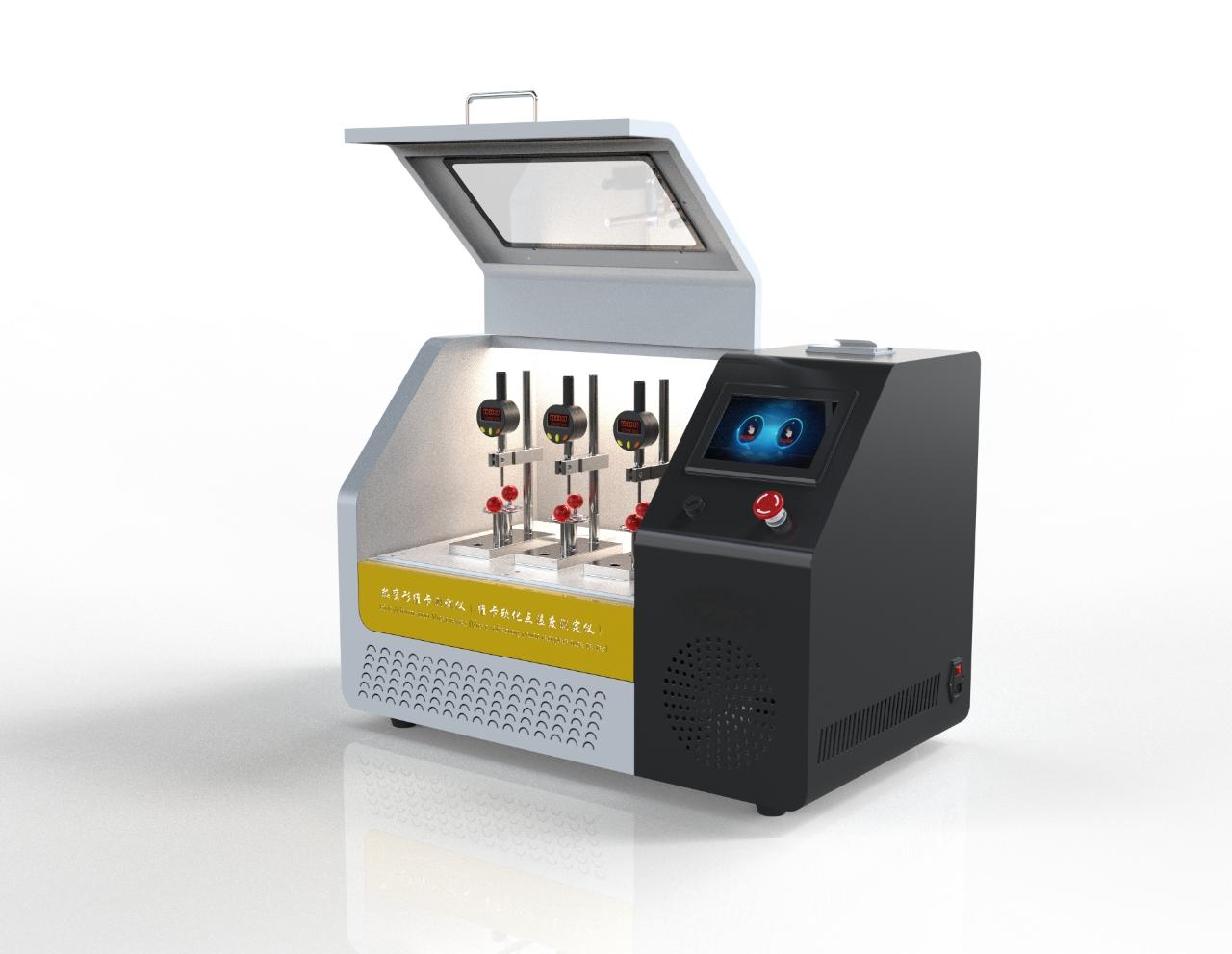

熱變形維卡測試儀、熱變形溫度測定儀、熱變形維卡儀

一、用途：

1、運用PLC可編程控制器控制系統，主要用于非金屬材料如塑料、橡膠、尼龍、電絕緣材料等的熱變形溫度及維卡軟化點溫度的測定，產品符合IS075(E)、IS0306(E)、GB／T1633、GB／T1634等標準要求，是各質檢單位、大專院校和各企業自檢的儀器。

2、熱變形溫度測定儀操作簡單、使用方便、性能穩定、產品精度高，并在試驗過程中可時實監控試驗溫度和變形量；試驗結束時系統自動停止加熱，并可打印、存儲試驗報告。

二、工作原理

塑料彎曲負載熱變形溫度：當勻速升溫時，測定標準規定的負荷條件下標準壓頭壓下熱塑性塑料試樣使試樣上表面彎曲變形達到規定撓度時的溫度。

三、執行標準

ISO75-1：1993《塑料－負荷變形溫度的測定》

ISO306：1994《塑料－熱塑性塑料維卡軟化點溫度的測定》

GB/T1633-2000《熱塑性塑料維卡軟化點溫度的測定》

GB/T1634-2004《塑料－負荷變形溫度的測定》

四、技術參數

控制系統：PLC；

操作界面：彩色7寸觸摸屏，中英文切換；

溫度控制范圍：油溫～300℃

溫度分辨率：0.1℃

大溫度控制誤差：12±1℃/6分鐘（120℃/h ），5±0.5℃/6分鐘（50℃/h）

升溫速率：120℃/h，50℃/h，50℃/h～120℃/h之間任意設定。

大變形測量范圍：1mm

大變形測量誤差：±0.01mm，量程0-12.7MM

熱變形試驗跨距：64mm，100mm

熱變形壓頭和支座半徑：R3±0.02mm

維卡刺針面積：1mm2

維卡刺針長：3mm

試樣架數量：3個

加熱介質：甲基硅油（閃點300℃以上）

大加熱功率約：3.4KW

控制電源（主電源）：220V±10%，2A，50Hz

加熱電源（付電源）：220V±10%，15A，50Hz

負載桿及托盤的質量：76±2g

水箱尺寸：500×330×215

設備整機尺寸：860×500×570

五、砝碼質量：

每個試樣架的數量，單位g

2000g*6塊

1000g.500g.200g.100g.50g各3塊
