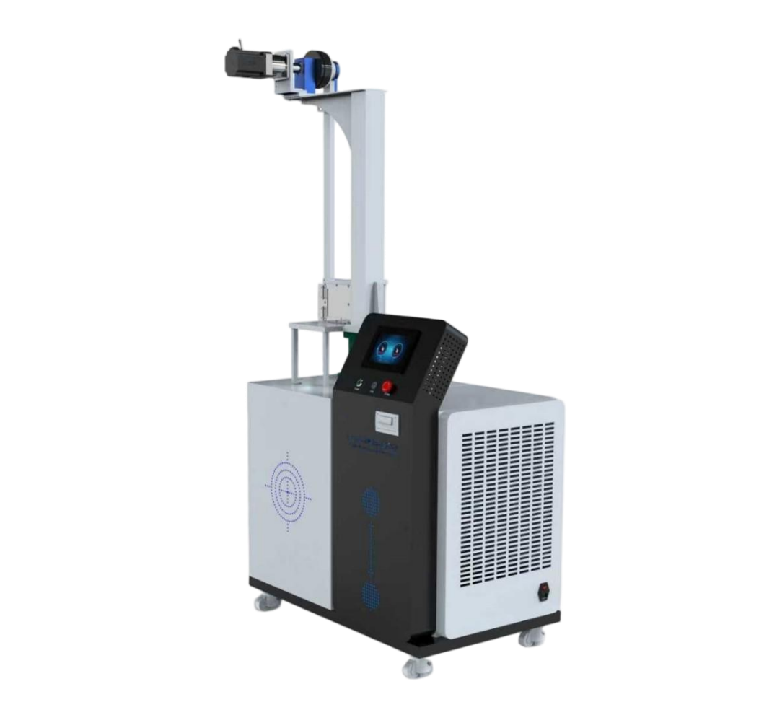

火工品藥劑摩擦感度試驗儀

一、儀器介紹

實驗原理

將定量的被測藥劑限制在兩表面光滑的滑柱間，從一定角度釋放一定質量的擺錘，通過擊桿，從摩擦裝置滑柱的側面撞擊滑柱,使其下面的被測藥劑經受滑動摩擦作用,觀察其發火情況,計算發火概率,作為藥劑的摩擦感度。

符合標準：

GJB 5891.24-2006《火工品藥劑試驗方法第2部分：摩擦感度試驗》

二、儀器參數

技術參數：

1、控制方式：PLC

2、操作方式：觸摸屏

3、擺體質量：2700g±27g

4、擺錘質量：1500g±15g

5、擺臂長：760mm±1mm

6、擺體質量中心至轉動軸中心距離：600mm±5

7、摩擦裝置：

導向套：外徑φ40*18mm 內孔：φ10*18mm 材料：鋼材T10A 淬火60HRC~65HRC

滑柱：φ10*115mm 材料：鋼材GCr15 淬火 60HRC~65HRC

8、壓力裝置：0~5kg可調

輔助設備

9、選配恒溫水浴：0~99℃ 溫控精度：±1℃

10、壓力機：分辨率0.1℃

11、天平：量程200g 精度：0.0001g

12、游標卡尺：1把

13、電源：AC 220V 50HZ 1.5KW

14、規格：長950寬601.5高1981.5mm

基本配置

主機 一臺

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌 一個

扳手 一套

恒溫水浴 一臺

壓力機 一臺

天平 一個

游標卡尺 一把
